YR9034A高性能低功耗信号隔离器是昌晖推出的性能能与进口隔离器媲美的信号隔离模块，产品持续批量出口国外。
最常用信号隔离器
①订货型号：YR9034A-DR-0-GGNN-N
0.1%精度，一路4-20mA输入，两路4-20mA输出，DC24V供电信号隔离器(产品融普通信号隔离器和配电器功能为一体)
②订货型号：YR9034A-DR-0-GGNN-LP
0.1%精度，一路4-20mA输入，两路4-20mA输出，DC24V供电信号隔离器，输入带浪涌保护
③订货型号：YR9034A-DR-0-GNNN-N
0.1%精度，一路4-20mA输入，一路4-20mA输出，DC24V供电信号隔离器(产品融普通信号隔离器和配电器功能为一体)
④订货型号：YR9034A-DR-3-BBNN-N
0.1%精度，一路0-10V输入，两路0-10V输出，DC24V供电信号隔离器
信号隔离器特点
1、YR9034A系列隔离器面板带电源指示灯。
2、YR9034A为微处理器自动校准，稳定性和精度更好。
3、YR9034A模块带电源反接保护。
4、高稳定性和可靠性，确保准确度多年不变。

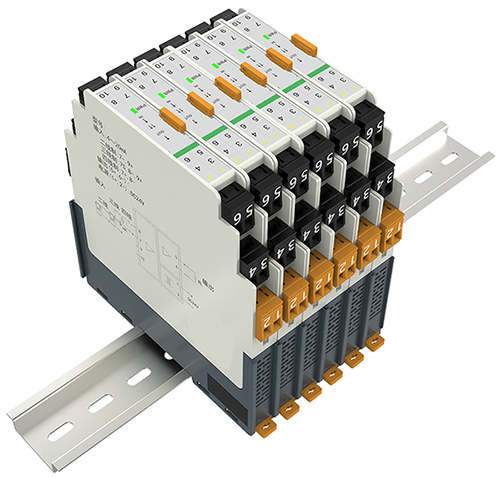

5、小型化卡装式DIN导轨结构和低功耗设计，YR9034A更适合高密度安装。
6、信号隔离器电源-输入-输出-输出与输出通道间采用符合安全规定的CMOS的数字隔离技术(三隔离技术)，与光耦合器相比，基于CMOS技术的数字隔离器提供了更高的抗高、低频电磁干扰性能和CMTI性能，同时保持了更高的工作寿命和更高的可靠性，较光耦隔离方式而言，不会随着时间的推移老化或降低性能，能够实现低操作功率和高速操作，这可支持精确的时序规格。昌晖信号隔离器具备高可靠性，在强辐射环境中亦能可靠应用。
7、昌晖工厂信号隔离器使用进口名牌电子元器件，用SMT工艺生产，产品长期运行可靠性、稳定性和精确度更胜一筹。
8、YR9034A为最新外壳结构件，产品厚度12.5mm(超薄型)，适合密集安装。
9、隔离器接线端子可以带电拔插，方便使用单位现场安装及调试。隔离器接线端子可以拆卸。
YR9034A信号隔离器核心技术
1、YR9034A模块传承SWP7000和SWP9000系列隔离模块所有功能和成熟核心技术优势。
2、YR9034A模块有输入过流保护，具有浪涌保护功能。昌晖仪表将高端进口隔离器和安全栅才具有的保护功能移植到YR9034A智能模块上，提高产品性价比(订货时需要说明，在常规出厂产品价格基础上另适当收费)
3、YR9034A低功耗极低，有效提高产品稳定性和延长电子器件老化时间，YR9034A高性能信号隔离器尤其适用于水泥厂、电力、石化、化工等高温、高湿度、高粉尘、强干扰和高密度安装的工况环境中。昌晖仪表隔离器等在老挝中亚水泥厂等常年机柜40-50℃温度、几百台密集安装、高粉尘、高湿度、强电磁干扰环境中保持10年零故障运行。
4、YR9034A模块有输入信号开路、短路、反接和超量程报警功能，出现报警时面板报警指示灯亮。该技术目前在国外高端隔离器和安全栅上使用。
5、YR9034A在温度漂移、长期稳定性、可靠性、抗干扰、低温度漂移、低功耗、高隔离强度等八个方面性能指标达到或超过国外进口信号隔离器技术水平，昌晖信号隔离器品牌是靠品质、市场占有率和服务建立的！您可参阅本站技术文章。
6、YR9034A模块为超薄外形，底座+本体结构，宽度仅13.3mm。产品外形尺寸：宽13.3×高113×高121mm。
8、YR9034A为通用型智能隔离变送器，信号隔离器和隔离配电器功能在壹台仪表上同时实现。
9、本产品采用数字化结构，并采取环境温度自动补偿，零点和满度自动校准等先进技术，长年保证精度在规定范围内，使用单位不需频繁校准。
10、高品质产品是昌晖仪表制造有限公司搞好服务的底气和迅速提高信号隔离器品牌知名度的根本，目前YR9034A质保期五年。
YR9034A技术参数
输入信号：输入1路4-20mA(或其他电流、电压信号)
输出信号：输出2路4-20mA(或其他电流、电压信号)
仪表电源：DC24V±25%(电源反向保护)
配电电压：DC24V(最大驱动电流40mA)
精度：电流、电压、电位计信号＜0.1%F.S
输出负载：0-350Ω
电源指示：PWR：电源指示灯(绿色)
报警状态：
◆输入信号开路、短路、反接、超量程，即为报警状态，红灯闪烁报警
◆若用户未说明，在故障状态下，会输出一个固定值，并可用于判断何种故障
波纹：＜10mVrms
温度漂移：＜50ppm/K的测量值/100Ω负载
温度系数：0.0050F.S/℃
绝缘强度：输入、输出和电源之间AC1500V/分钟
浪涌保护：最高连续工作电压30VDC(线对地、线对线)
响应时间：＜0.05s(0-90%)
编程：输入输出可编程(智能可编程型)
集中供电：底座集中供电
绝缘电阻：输入、输出和电源之间，100MΩ(DC500V)
消耗功率：＜1.5W(带配电功能)；＜1.0W(不带配电功能）
工作温度：-25-70℃(可正常工作在高温环境中)
湿度：＜95%RH
外壳材料：新开模ABS阻燃外壳结构件
底座技术指标：
◆额定电压：DC24V；额定电流DC5A
◆最大电压：DC30V
◆金手指之间耐压值：DC1500V
信号隔离器外形尺寸：

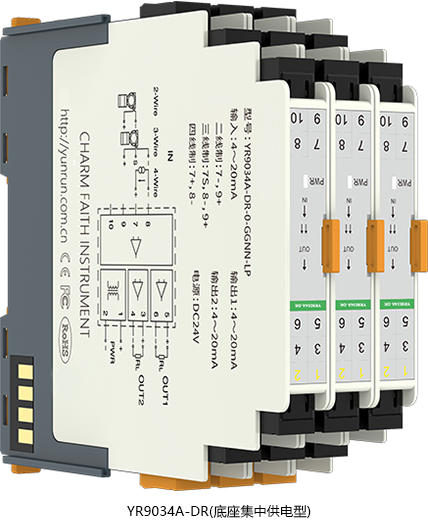

◆YR9034A-DR(底座集中供电)：宽13.3×高113×深121mm

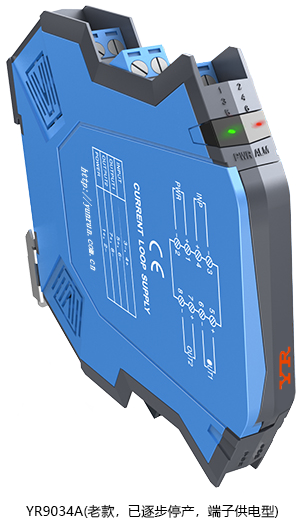

◆YR9034A(老款，已逐步停产，端子供电)：宽12.5×高106×深112mm
重量：
◆YR9034A-DR(底座集中供电)：约160克
◆YR9034A(老款，端子供电)：约130克
质保期：工业级信号隔离器60个月；军品级信号隔离器质保8年。

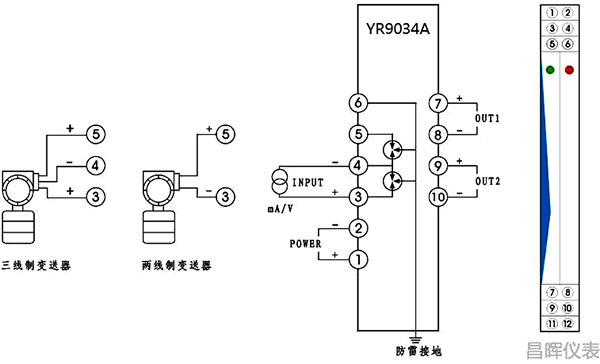

信号隔离器接线图
YR9034A信号隔离器融合信号隔离器和配电器功能为一体，可以接收电流源4-20mA信号，也可以接收来自二线制、三线制和四线制变送器的4-20mA信号，用户用一台仪表接不同端子就轻松实现各种功能需求。
消耗功率：＜1.5W(带配电功能)；＜1.0W(不带配电功能）
工作温度：-25-70℃(可正常工作在高温环境中)
湿度：＜95%RH
外壳材料：新开模ABS阻燃外壳结构件
底座技术指标：
◆额定电压：DC24V；额定电流DC5A
◆最大电压：DC30V
◆金手指之间耐压值：DC1500V
信号隔离器外形尺寸：
◆YR9034A-DR(底座集中供电)：宽13.3×高113×深121mm
◆YR9034A(老款，已逐步停产，端子供电)：宽12.5×高106×深112mm
重量：
◆YR9034A-DR(底座集中供电)：约160克
◆YR9034A(老款，端子供电)：约130克
质保期：工业级信号隔离器60个月；军品级信号隔离器质保8年。

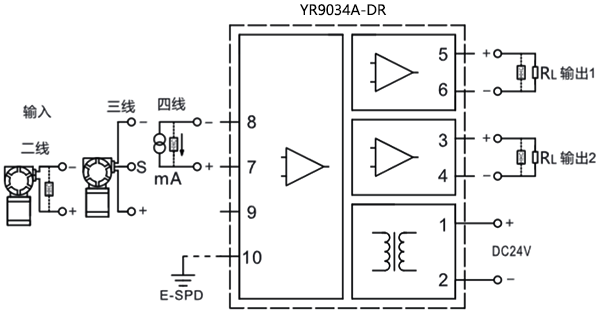

信号隔离器接线图
YR9034A信号隔离器融合信号隔离器和配电器功能为一体，可以接收电流源4-20mA信号，也可以接收来自二线制、三线制和四线制变送器的4-20mA信号，用户用一台仪表接不同端子就轻松实现各种功能需求。
亲，信号隔离器那么好用，您还不选用试一试？不放心？赶紧联系客服18988073764申请样机试用！
信号隔离器选型表
YR9034A-DR-①-②③④⑤-⑥ (底座集中供电型)
YR9034A-①-②③④⑤-⑥ (端子供电型)
①输入信号类型
[0]：4-20mA输入/输入阻抗≤100Ω
[1]：0-75mV/输入阻抗≥100kΩ
[2]：0-5V，输入阻抗≥100kΩ
[3]：0-10V，输入阻抗≥100kΩ
[4]：0-250V，输入阻抗≥100kΩ
[5]：0-10mA，输入阻抗≤100Ω
[6]：0-20mA，输入阻抗≤100Ω
[X]：用户定制输入
②OUT1输出类型
[G]：直流4-20mA输出/输出阻抗≤350Ω
[A]：直流0-5V/输出阻抗≥10kΩ
[B]：直流0-10V/输出阻抗≥10kΩ
[C]：直流-10V～+10V/输出阻抗≥10kΩ
[D]：直流1-5V/输出阻抗≥10kΩ
[E]：直流0-10mA/输出阻抗≤1kΩ
[F]：直流0-20mA/输出阻抗≤350Ω
[X]：用户定制输出
③OUT2输出类型
[N]：无第二路输出
[G]：直流4-20mA输出/输出阻抗≤500Ω
[A]：直流0-5V/输出阻抗≥10kΩ
[B]：直流0-10V/输出阻抗≥10kΩ
[C]：直流-10V～+10V/输出阻抗≥10kΩ
[D]：直流1-5V/输出阻抗≥10kΩ
[E]：直流0-10mA/输出阻抗≤1kΩ
[F]：直流0-20mA/输出阻抗≤500Ω
[R]：RS485通讯接口(MODBUS RTU协议)
[X]：用户定制输出
④OUT3输出类型
[N]：无第三路输出
⑤OUT4输出类型
[N]：无第四路输出
⑥输入带浪涌保护
[N]：输入不带浪涌保护/标准出厂配置
[LP]：输入带浪涌保护/In:5kA，Imax:10kA
浪涌保护特性(带-LP的型号)
最高连续工作电压：30VDC
额定放电电流In：5kA(线对地、线对线)
最大放电电流Imax：10kA(线对地)
依据标准：GB/T18802.21-2004
浪涌保护接线注意事项
带浪涌保护时，仪表10脚端子(老款产品为6脚端子)必须接地线；采用可拆分接线端子，方便使用；导线采用截面积0.5mm2-2.5mm2；导线裸露长度约8mm，由M3螺钉锁紧
