一体化超声波液位计

2024/9/15 0:18:14 分类:物位计
文章地址:http://yunrun.com.cn/product/190.html

昌晖YR-550系列超声波液位计结合国外技术自主研发,创新解决了高温测量和传感器端面结露难题,采用进口微处理器、独特回波处理技术和物联网技术,实现复杂工况的液位的高稳定性和高可靠性测量。

超声波液位计测量原理
声波液位计的工作原理是由换能器(探头)发出高频超声波脉冲遇到被测介质有关。表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=C×T/2

由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

在下面情况,YR-550系列超声波液位计与E+H和西门子超声波液位计一样有不俗表现:
1、有一定泡沫的液体/固体
2、周围有强电压,强电流,强电磁干扰,尽量避免高电压,高电流及强电磁干扰
3、大风、太阳直晒、温度高
4、强震动/有搅拌

昌晖高性能超声波液位计

化超声波液位计特点

◆YR-550系列一体化超声波液位计结合国外技术,创新解决了高温测量和传感器端面结露难题,采用进口微处理器、独特回波处理技术和物联网技术,可以应用于各种复杂工况。“虚假回波学习”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果。换能器内置温度传感器,可实现测量值的温度补偿。超声波换能器采用最佳声学匹配技术,使其发射功率能更有效地辐射出去,提高信号强度,实现准确测量。一体化超声波完全可以替代同类型国外进口仪表。
工作温度110℃
◆低功耗
◆可选择内置电池供电
◆电压DC3.7-32V
备份和还原设置功能
◆内置GPRS、RF、LORA、NB、蓝牙、Wifi实现物联网
◆OLED中英文菜单带自发光
◆可人工设定固定干扰滤波功能
◆可测量物位、液位、体积、重量等
◆具有数字滤波和回波识别功能
◆支持自定义声速(特殊物质测量)

超声波液位计技术参数
一体化超声波液位计型号:YR-550
测量范围:3m、5m、8m、10m、12m、15m、20m几种
超声波液位计应用:各类工业领域的液位测量,特别是水处理工业
高性能超声波液位计精度:0.2%(满量程)
盲区:0.25m~2m(因量程而不同)
发射角:<10°
精度:0.2%

频率:20-2000kHz

超声波液位计探头

温度:自动补偿

显示:OLED中英文菜单显示(自发光)

超声波液位计OLED中英文菜单显示

信号输出:4-20mA、0-20mA、0-5V、0-10V
数字输出:RS485/Modbus、HART(二线制)
无线传输:GPRS、LORA、NB、RF、蓝牙、Wifi等
开关输出:三路NPN/二路继电器(AC:3A/250V;DC:5A/24V)
供电:①内供电:3.7V、16Ah锂电池;②外供电:DC3.7-32V、AC220V 、DC18-32V(二线制)
功耗:三线制和四线制超声波液位计<1.5W ;二线制超声波液位计<0.8W
过程连接:螺纹G1 1/2(3m量程);螺纹G2(3m-15m量程);螺纹G3 1/2(15m-40m量程)M66×2

超声波液位计过程连接

分辨率:1mm

复现性:3mm
过程压力:-0.2~1bar
外壳:PVFD外壳,内部电路及电路板抗强干扰设计

高温型超声波液位计选型表


YR-550-①②③④⑤⑥⑦⑧

①超声波液位计防爆要求
[P]:PVDF外壳标准型(非防爆)
[D]:铝合金外壳防爆型,防爆标志为:ExiaIIBT4Ga

②过程温度
[A]:过程温度-10~110℃(高温型超声波液位计)

③超声波液位计供电方式
[1]:内置3.7V/16Ah锂电池(仅现场显示,无输出和通讯接口)
[2]:二线制DC24V供电(电压DC18-32V范围仪表能正常工作)
[3]:三线制DC24V供电(电压DC13.7-32V范围仪表能正常工作)
[4]:四线制AC220V供电

④高性能超声波液位计输出信号
[2]:4-20mA输出
[5]:0-5V(仪表供电方式为四线制)
[6]:0-20mA(仪表供电方式为四线制)
[7]:0-10V(仪表供电方式为四线制)

⑤高性能超声波液位计过程连接螺纹尺寸
[G112]:G1 1/2螺纹(3m量程标准配置)
[G200]:G2螺纹(3m以上-15m量程标准配置)
[G312]:G3 1/2螺纹(15m以上-20m量程标准配置)

⑥高性能超声波液位计通讯接口或无线传输方式(不能复选)
[0]:无附加功能(标准配置)
[1]:GPRS
[2]:LORA
[3]:NB
[4]:RF
[5]:蓝牙
[6]:Wifi
[7]:HART(仅二线制提供)
[8]:RS485/MODBUS

⑦高性能超声波液位计报警输出
[0]:无报警功能(标配)
[1]:2个开关量输出
[2]:3路NPN输出

⑧高性能超声波液位计量程范围及盲区
[03]:0-3m量程(盲区0.25m)
[05]:5m量程(盲区0.5m)
[08]:8m量程
[10]:10m量程
[12]:12m量程
[15]:15m量程
[20]:20m量程


昌晖仪表的一体化超声波液位计分为高性能型和通用性两种,0.2%精度高性能超声波液位计为PVDF或铝合金外壳,高可靠性,抗干扰能力强,适
用于复杂恶劣及高温工况;0.3%精度通用性超声波液位计为ABS或铝合金外壳,通用性产品高温性能、精度和使用寿命不及高性能型超声波液位计,功能简捷实用,适用于窨井、工厂水箱、罐体、市政工程、自来水、污水处理、水利水电、钢铁、煤矿、电力、石油化工、城市内河湖泊、交通以及食品加工等行业于工况




通用型超声波液位计特点
◆电压DC5-32V
◆隔离4-20mA输出
◆内置GPRS、RF、LORA、NB、蓝牙
◆可人工设定固定干扰滤波功能
◆可测量物位、液位、体积、重量等
◆数字滤波和回波识别功能
◆支持自定义声速(特殊物质测量)
◆支持二、三、四线制
◆适用于常温常压工况液位测量

通用型超声波液位计技术参数
经济型超声波液位计主要技术指标与高温型超声波液位计相同,在此介绍不同之处:
通用型超声波液位计测量精度:0.3%F.S
工作温度:-20~80℃

无备份和还原设置功能
外壳材质:ABS工程塑料
电气接口:M20×1.5

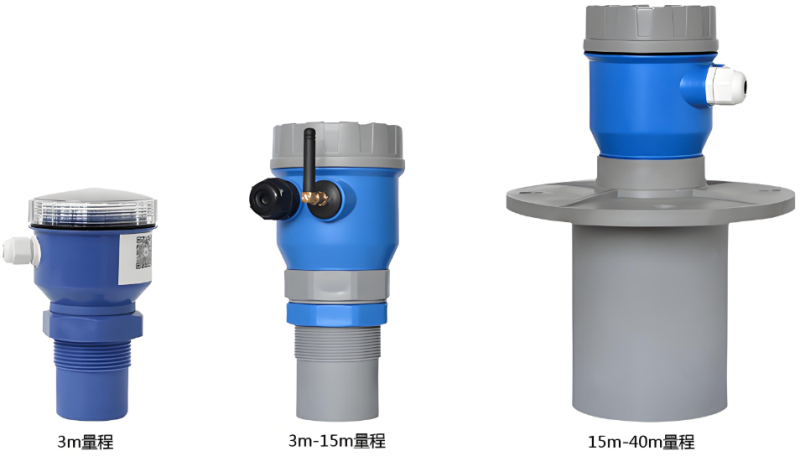

外形尺寸:Φ74mm×132mm(3m量程);Φ92mm×198mm(3m-15m量程);Φ92mm×270mm(15m-40m量程)
过程连接接口:螺纹G1 1/2(3m量程);螺纹M60×2(3-15m量程);法兰DN80(15-40m量程)


通用性超声波液位计


通用型超声波液位计选型表


YR-500①②-③④⑤⑥⑦⑧


①超声波液位计防爆要求
[P]:PVDF外壳标准型(非防爆)
[D]:铝合金外壳防爆型,防爆标志为:ExiaIIBT4Ga


②过程温度
[B]:过程温度-10~80℃(常温常压超声波液位计)


③超声波液位计供电方式
[2]:二线制DC24V供电(电压DC18-32V范围仪表能正常工作)
[3]:三线制DC24V供电(电压DC3.7-32V范围仪表能正常工作)
[4]:四线制AC220V供电


④超声波液位计输出信号
[2]:4-20mA输出
[3]:其他输出信号类型(订货时与昌晖仪表确认)


⑤超声波液位计过程连接螺纹尺寸
[G112]:G1 1/2螺纹(3m量程标准配置)
[M602]:M60×2螺纹(3m-15m量程标准配置)
[DN80]:DN80法兰(15m-40m量程标准配置)


⑥超声波液位计通讯接口或无线传输方式(不能复选)
[0]:无附加功能(标准配置)
[1]:GPRS

[2]:LORA
[3]:NB
[4]:RF
[5]:蓝牙
[6]:Wifi
[7]:HART(仅二线制提供)
[8]:RS485/MODBUS


⑦超声波液位计报警输出
[0]:无报警功能(标配)

[1]:2个开关量输出
[2]:3路NPN输出


⑧超声波液位计量程范围及盲区
[03]:0-3m量程(盲区0.25m)
[05]:5m量程(盲区0.5m)
[08]:8m量程
[10]:10m量程
[12]:12m量程
[15]:15m量程
[20]:20m量程
